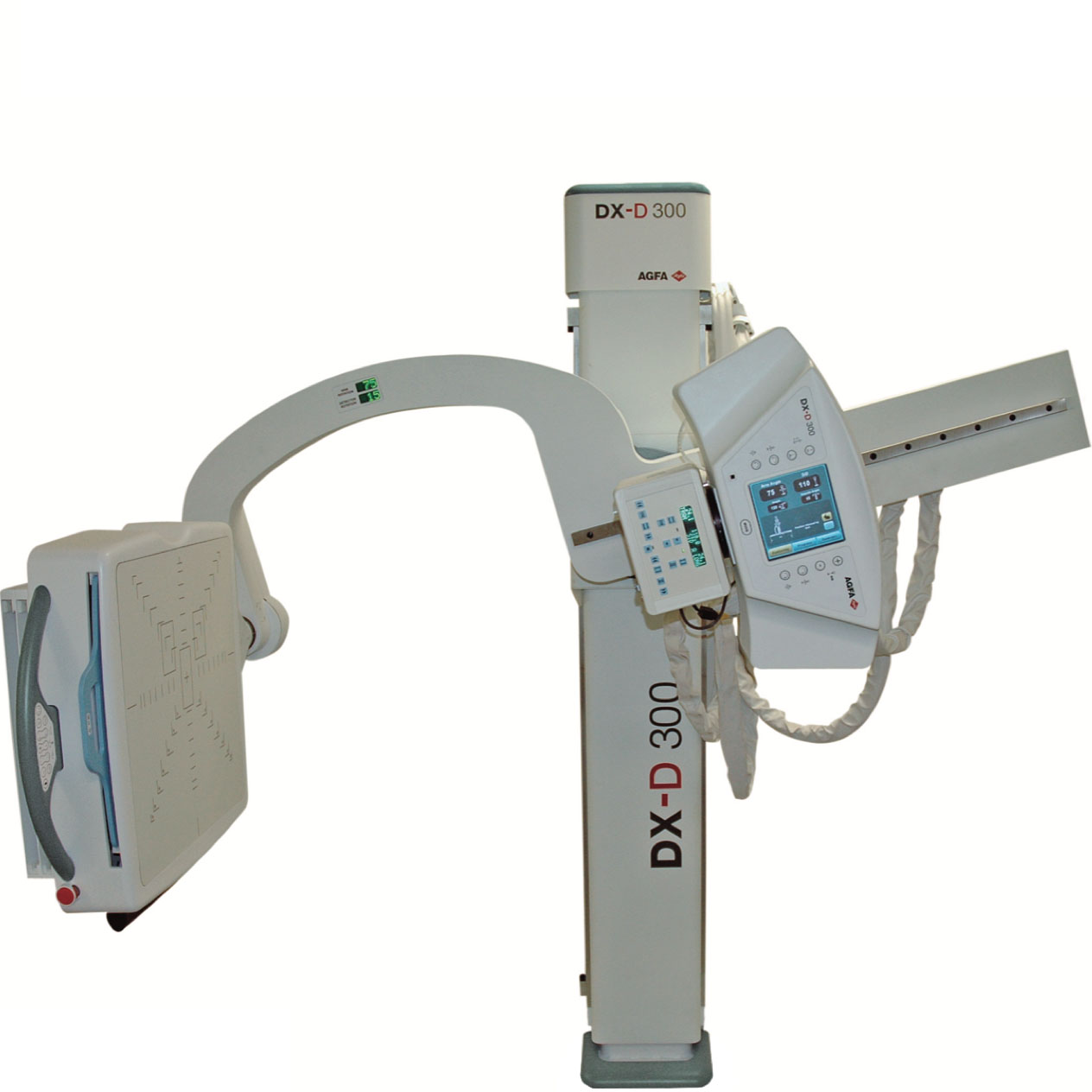

Agfa DX-D 300

Система цифровой рентгенографии DX-D 300 сочетает
в себе очень высокое качество изображения с полным удобством эксплуатации. Она объединяет в себе новейшую технологию, фиксированный детектор, полностью моторизированное устройство позиционирования, и при
этом занимает достаточно ограниченное пространство. Она может использоваться вместе с системой компьютерной радиографии (CR), обеспечивая, таким образом, абсолютную гибкость применения. Универсальность, гибкость и доступность DX-D 300 выделяют ее среди других систем цифровой рентгенографии.
Система DX-D 300 является экономически эффективным и прогрессивным решением, обеспечивающим получение всех выгод перехода к прямым цифровым системам, связанных с качеством и производительностью таких систем. Технология на основе иодидцезиевого детектора обеспечивает возможность немедленного получения изображения с исключительно высоким качеством, а алгоритм обработки изображений MUSICA2 обеспечивает качество результатов и исключительно высокий контраст в деталях изображения.
Полностью моторизированная система DX-D 300 может использоваться для широкого спектра рентгеновских исследований, включая латеральные. Вращение детектора и П-образной стрелы в различных плоскостях и под различными углами делает ее идеальным средством для обследования всех пациентов, в положениях сидя, стоя или лежа, включая даже тех, чья подвижность ограничена. За счет упрощения процедуры позиционирования, уменьшения времени ожидания пациентов и повышения надежности диагностирования система отвечает таким потребностям вашего рентгенологического отделения как постоянное повышение уровня комфорта пациентов и эффективности работы отделения.
• Уникальныйалгоритмобработки изображений MUSICA2 обеспечивает превосходную контрастность и детализацию изображения вне зависимости от процедуры обследования
• ТехнологияDRдетекторовнаоснове иодида цезия обеспечивает возможность существенного сниже ния дозы облучения пациента
• Универсальная,гибкаяидоступная модальность включает в себя отдельный детектор и полностью моторизированное устройство позиционирования
• Всоставвходитстанциясбораданных NX с разнообразными функциональными возможностями, для интегрированного рабочего процесса
• ВозможностьсоединениявформатеDICOMс PACS, HIS/RIS и устройствами формирования изображений
• Напольнаяконструкцияикомпактные размеры обеспечивают идеальные условия для установки системы
• Быстрыйидоступныйспособпереходак прямым цифровым системам
• Полнаяуниверсальностьсопциональной комбинацией CR/DR
Система цифровой рентгенографии DX-D 300 сочетает
в себе очень высокое качество изображения с полным удобством эксплуатации. Она объединяет в себе новейшую технологию, фиксированный детектор, полностью моторизированное устройство позиционирования, и при
этом занимает достаточно ограниченное пространство. Она может использоваться вместе с системой компьютерной радиографии (CR), обеспечивая, таким образом, абсолютную гибкость применения. Универсальность, гибкость и доступность DX-D 300 выделяют ее среди других систем цифровой рентгенографии.
Система DX-D 300 является экономически эффективным и прогрессивным решением, обеспечивающим получение всех выгод перехода к прямым цифровым системам, связанных с качеством и производительностью таких систем. Технология на основе иодидцезиевого детектора обеспечивает возможность немедленного получения изображения с исключительно высоким качеством, а алгоритм обработки изображений MUSICA2 обеспечивает качество результатов и исключительно высокий контраст в деталях изображения.
Полностью моторизированная система DX-D 300 может использоваться для широкого спектра рентгеновских исследований, включая латеральные. Вращение детектора и П-образной стрелы в различных плоскостях и под различными углами делает ее идеальным средством для обследования всех пациентов, в положениях сидя, стоя или лежа, включая даже тех, чья подвижность ограничена. За счет упрощения процедуры позиционирования, уменьшения времени ожидания пациентов и повышения надежности диагностирования система отвечает таким потребностям вашего рентгенологического отделения как постоянное повышение уровня комфорта пациентов и эффективности работы отделения.
ГИБКАЯ СИСТЕМА ЦИФРОВОЙ РЕНТГЕНОГРАФИИ
DX-D 300
Эргономическая конструкция DX-D 300 обеспечивает возможность быстрого и несложного монтажа и установки
в условиях любой больницы. Система DX-D 300 является напольной и, в отличие от потолочных рентгенологических систем, требует меньше пространства для монтажа. Управляемая рабочей станцией NX, она обеспечивает интегрированный рабочий процесс, повышая, таким образом, общую эффективность работы.
Исключительно высокий контраст и четкость изображения, обеспечиваемые MUSICA2
"Золотой стандарт", которым является обработка изображений при помощи MUSICA2, используемый в системе DX-D 300, был специально адаптирован и настроен для обеспечения самого высокого качества изображений. Независимо от вида обследования алгоритм обработки изображений MUSICA2 обеспечивает постоянное качество, высокую степень контраста и четкости изображения. А при сочетании с одной из наших CR систем, подключенных к той же рабочей станции NX, гибкость системы повышается.
Иодидцезиевая технология с возможностью снижения дозы облучения
Как и все семейство систем DX-D, DX-D 300 использует иодидцезиевую технологию, что позволяет получать решения высокого качества и с высокой производительностью. Исключительно высокое качество изображений, обеспечиваемое такими детекторами, дает возможность значительно уменьшить дозу облучения пациента, в то время как немедленное получение изображений ускоряет рабочий процесс и уменьшает время ожидания пациентов.
Универсальная, гибкая и доступная
Система DX-D 300 была спроектирована на принципах эргономики для проведения широкого спектра рентгенологических обследований пациентов в положениях стоя, сидя и лежа, в том числе пациентов с ограниченной подвижностью. Полностью моторизированная П-образная конструкция системы позволяет проводить обследования
в поперечной плоскости. Система DX-D 300 позволяет без труда проводить любые обследования: амбулаторных пациентов, включая пациентов на инвалидных колясках,
в ситуациях с различной степенью срочности, многократные исследования грудной клетки, конечностей и области живота. А также, однократные исследования на всю
длину ноги или всю длину позвоночника для получения максимальной геометрической точности измерений без какихлибо артефактов движения (в сочетании с системой CR Easylift).
Система DX-D 300 имеет широкий спектр применений,
от общей рентгенографии в любой больнице, клинике или частном лечебном заведении, до услуг скорой медицинской помощи в небольших учреждениях и до специализированных областей применения, например, в ортопедических клиниках или частных врачебных кабинетах.
Один детектор и полностью моторизированное устройство позиционирования
Заботясь о комфорте пациентов, компания АГФА создала полностью моторизированную конструкцию и П-образный манипулятор рентгенографической системы DX-D 300,
DX-D 300
2
DX-D 300
которые обеспечивают быструю и несложную установку
в нужное положение даже при самых трудных видах обследования. Вращение и изменение высоты П-образной стрелы, расстояние “источник-изображение” и вращение детектора в диапазоне углов +45°/-45° - все эти перемещения обеспечиваются двухскоростными электродвигателями, которые приводятся в действие тремя различными способами:
• припомощиинфракрасногодистанционногоустройства управления;
• припомощикнопоквверхнейчастирентгеновской трубки;
• припомощикнопокнепосредственнонадетекторе.
Предохранительные датчики расстояния до препятствия встроены непосредственно в корпус. При автоматической коллимации используются данные настроек из древовидной схемы обследований, сохраняемой в памяти рабочей станции NX, которые затем можно дополнительно отрегулировать для конкретного исследования вручную.
Идеальная установка
Система DX-D 300 была спроектирована эргономичной
и удобной для пользователя. Рассчитанная на монтаж
на полу, она устанавливается быстро и просто. А ее компактные размеры (всего 3 м x 3 м x 2,8 м) означают,
что она устанавливается на любом имеющемся свободном пространстве. Такая эффективная конструкция дополнительно сочетается с гибкостью и универсальностью системы.
3

Интеграция с рабочей станцией NX: более эффективный рабочий процесс
Для обеспечения интегрированного рабочего процесса система DX-D 300 управляется через рабочую станцию NX. При выборе какого-либо конкретного вида обследования, соответствующие параметры настройки автоматически передаются на генератор рентгеновского излучения и отображаются на консоли генератора, на сверхшироком экране. Станция NX автоматически добавляет используемые параметры экспозиции в файл цифрового изображения и автоматически обменивается данными с PACS, HIS/RIS и устройствами формирования изображения, устраняя, таким образом, ручной ввод данных.
Быстрый и простой способ перехода к прямой цифровой рентгенографии!
С системой DX-D 300 медицинские учреждения любых размеров могут использовать преимущества систем прямой цифровой обработки данных, включая снижение затрат на одно обследование. Немедленное получение изображения обычно приводит к двукратному увеличению числа обследований на каждую рентгенологическую модальность по сравнению с обычными рентгеновскими кабинетами
и дает возможность быстрее обслуживать пациентов. И поскольку оператор может постоянно находиться радом с пациентом, повышается эффективность работы оператора и уровень комфорта пациента. Преимуществами для пациентов также являются более короткие периоды ожидания, более высокая надежность постановки диагноза и более низкие дозы облучения.
Объединение CR и DR для максимальной гибкости применения
Для обеспечения максимальной гибкости система DX-D 300 может быть дополнительно модифицирована путем объединения с системой CR, например, с дигитайзерами DX-S, DX-G или CR 30-X. При таком объединении исключительно высокое качество изображений, получаемых с помощью DX-D 300, и производительность DR сочетается с универсальностью системы CR. Результатом является
смешанная CR/DR рентгенологическая среда, которая отвечает уникальным потребностям каждого клиента. Кроме того, детекторы DirectriX в дигитайзерах DX-S и DX-G компании Agfa HealthCare обеспечивают уникальные возможности получения цифровых изображений высокого качества, с помощью той же рабочей станцией NX.
Обслуживание и поддержка
Компания Agfa HealthCare предлагает решения на основе соответствующих соглашений об обслуживании с учетом особых запросов клиента. Соглашения об обслуживании заключаются на базовом (Basic), комфортном (Comfort) или повышенном (Advanced) уровне, каждый из которых позволяет предварительно рассчитать стоимость жизненного цикла оборудования. На всех этапах работы по проекту к вашим услугам интернациональная команда - порядка 1000 высококвалифицированных специалистов, готовых оказать вам поддержку. В качестве дополнительной услуги они помогут вам адаптировать схему проверки к вашим потребностям или настроить коды протокола взаимодействия со службой удаленной установки (RIS) с целью дальнейшего повышения прибыли на капиталовложения. Но в центре внимания наших специалистов - не только задачи технического обслуживания. В спектре предлагаемых нами дополнительных услуг - обучение привилегированных пользователей и обслуживающего персонала, а также обновление программного обеспечения.
DX-D 300
4

технические ХАРАКТЕРИСТИКИ
DX-D 300
Стандартная конфигурация DX-D 300 включает:
• П-образный манипулятор-позиционер с блоком управления
• Сенсорный экран на рентгеновской трубке
• Генератор 64 кВт
• Детектор (CsI)
• Автоматический коллиматор со встроенным
измерителем DAP
• AEC (автоматический контроль экспозиции)
• 2 фокусирующие решетки
• Дистанционное устройство управления
• Рабочая станция NX с расширенными
функциональными возможностями
• Широкоэкранный сенсорный монитор
• Источник бесперебойного электропитания
УНИВЕРСАЛЬНЫЙ МОДУЛЬ РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ Устройство позиционирования
• Максимальная высота (положение под столом):
2650 мм (104,3 дюйма)
• Максимальная высота (устройства
позиционирования): 2775 мм (109,25 дюйма)
• Максимальная длина: 2135 мм (84 дюйма)
• Максимальная ширина: 1680 мм (66 дюймов)
• Масса: 324 кг (714,3 фунтов)
• Вертикальное перемещение центральной каретки:
1265 мм (49,8 дюйма)
• Минимальное расстояние "источник - изображение"
(SID): 1000 мм (40 дюймов)
• Максимальное расстояние "источник -
изображение" (SID): 1800 мм (70,8 дюйма)
• Скорость регулировки SID: 87 мм/с (3,4 дюйм/с)
• Вращение П-манипулятора: +120°/-30° (вращение
может ограничиваться кабелями)
• Вращение узла "трубка-коллиматор": ± 180° (вращение может ограничиваться кабелями)
• Вращение детектора: ± 45° • Решетки: Съемные решетки
Отношение 12:1, фокус: 1 м - 80 линий/см Отношение 12:1, фокус: 1,80 м - 80 линий/см
Передвижной радиографический стол (опция)
• Высота x Ширина x Длина: 700 x 2000 x 650 мм (27,5 x 80 x 25,5 дюймов)
• Масса: 46 кг (101 фунт)
• Максимальная масса пациента: 200 кг
(440,92 фунта)
Требования к сетевому электропитанию
• Однофазное: 50/60 Гц, 230/240 В~ ± 10 %
• Требуемая минимальная входная мощность: 2,5 кВА • Потребляемая мощность в режиме ожидания: 80 Вт • Габариты помещения: 300 x 300 x 280 см (Длина x
Ширина x Высота) (118 x 118 x 110 дюйм.)
Рабочие условия окружающей среды
• Рабочая температура: от 15° С до 30° С (от59°Fдо86°F)
• ОВ (относительная влажность): от 30 % до 75 % • Атмосферное давление: от 700 гПа до 1060 гПа
Окружающие условия при хранении / перевозке
• Диапазон температур: от -20° С до 70° C (от-4°Fдо158°F)
• Диапазон значения относительной влажности: от10%до100%
• Диапазон атмосферного давления: от 500 гПа до 1060 гПа
5

DX-D 300
Блок управления
• Высота x Ширина x Длина: 600 x 592 x 422 мм (23,6 x 23,3 x 16,6 дюймов)
• Масса: 39 кг (86 фунтов)
КОЛЛИМАТОР
• Автоматический
• Прямое управление с рабочей станции
• Высокая яркость коллимирующего поля
РЕНТГЕНОВСКАЯ ТРУБКА TOSHIBA МОДЕЛЬ E7254FX
Максимальное напряжение:
• 150 кВп
Фокальные точки
• Малый фокус: 0,6 мм
• Большой фокус: 1,2 мм
Максимальная мощность
• Малый фокус: 40 кВт
• Большой фокус: 102 кВт
Максимальная сила тока:
• Малый фокус: 500 мА
• Большой фокус: 1000 мА
• Угол наклона мишени к аноду: 12°
• Тепловая емкость анода: 400 000 Т.Е.
• Вращение анода: 3000/9700 об/мин • Диаметр анода: 100 мм
• Эквивалент фильтрации: 0,8 мм Al
ХАРАКТЕРИСТИКИ 64 КВТ ГЕНЕРАТОРА
• Высокочастотный 25 кГц, требования по электропитанию
• Трехфазное напряжение 380/480 В переменного тока
• Номинальный ток фазы: 20 А)
Выходная мощность
• 640 мА @ 100 кВп
• 500мА@125кВп
• 400мА@150кВп
• Интерфейс RS232, управляемый со станции сбора
данных
• Защита рентгеновской трубки от перегрузки • Индикация тепловыделения на рентгеновской
трубке (в Т.Е.) и постоянный мониторинг защиты рентгеновской трубки
Радиографический диапазон кВп:
• От40до150кВпсшагом1кВп
6

DX-D 300
Радиографический диапазон мА:
• От 10 до 640 мА с 19 шагами, шкала Ренарда 10, 12,5, 16, 20, 25, 32, 40, 50, 64, 80, 100, 125, 160, 200, 250, 320, 400, 500, 640 мА
Диапазон мАс:
• От 0,1 до 500 мАс с 38 шагами, шкала Ренарда
Диапазон времени экспозиции:
• от 0,001 до 10 секунд
ДЕТЕКТОР
• Размер изображения: 43 x 43 см
• Разрешение: размер пиксела 139 микрон
• Сцинтиллятор: Иодид цезия
• DQE(0) : ~65 % (условия RQA5)
• Фотодиодная матрица
Матрица соприкасающихся элементов из аморфного
кремния
• Быстрый просмотр: время до начала просмотра:
< 1 с после экспозиции
ОПЦИИ ДЛЯ РЕШЕНИЯ DX-D 300
• 50 кВт, 80 кВт генераторы
• Детектор (GOS)
• Дигитайзер
• Система FLFS CR Easylift
• 2 или 3 монитора MP Barco Monitor через рабочую
станцию CMS
• NX P
